ARCELI Kit oscilloscopio Digitale Tascabile Sorgente Open Source da 2,4 Pollici TFT 1Msps con sonda, Versione assemblata (Non saldati)

Condividi:

  • Un kit assemblato, prendilo e usalo.
  • Progettato come un oscilloscopio di allenamento con circuito semplice, affidabile e poco costoso.
  • Con la modalità automatica, regolare e one-shot, facile da catturare la forma d'onda del momento.
  • Parzialmente aperto, l'MCU è stato programmato.
  • Spostamento verticale regolabile e istruzioni, che aumentano la probabilità di aggiungere funzionalità diverse o di sviluppare nuove applicazioni sull'hardware per gli utenti.

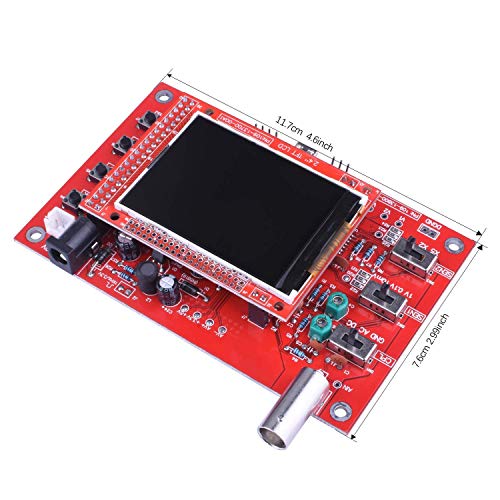

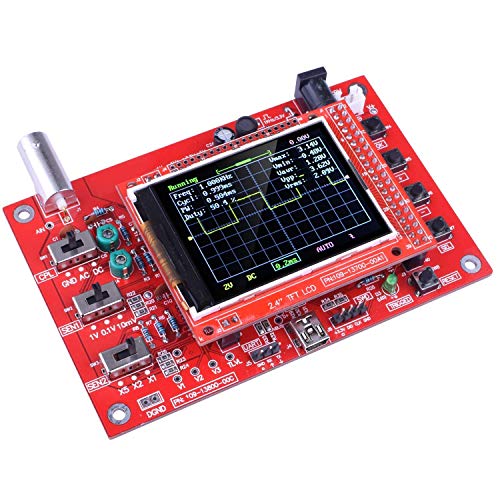

Caratteristiche: Kit completamente assemblato, non fai-da-te! Contiene solo le funzioni dell’oscilloscopio di base senza caratteristiche di fantasia. La semplicità nella struttura e la facilità di assemblaggio / funzionamento sono tra i principali obiettivi del design. Per questo scopo, utilizza principalmente parti a foro passante: Il cuore è un processore ARM Cortex-M3 (STM32F103C8) di ST. Usa LCD TFT da 2,4 pollici (320 X 240 dotmatrix, 262K colori) come elemento di visualizzazione e visualizza forme d’onda nitide e chiare.

Istruzioni di assemblaggio dettagliate sono fornite in combinazione con la guida alla risoluzione dei problemi e schematc. I codici sorgente sono inoltre disponibili per consentire all’utente di aggiungere le proprie funzionalità.

specifiche tecniche: Larghezza di banda analogica: 0 - 200 KHz Frequenza di campionamento: 1Msps max Sensibilità: 10mV / Div - 5V / Div Errore di sensibilità: <5% Risoluzione verticale: 12 bit Base di tempo: 10us / Div - 500s / Div Lunghezza di registrazione: 1024 punti Segnale di test incorporato da 1KHz / 3,3V Disponibile la forma d’onda congelata (HOLD)

NOTA: è richiesto un alimentatore a 9 V CC. Non incluso.

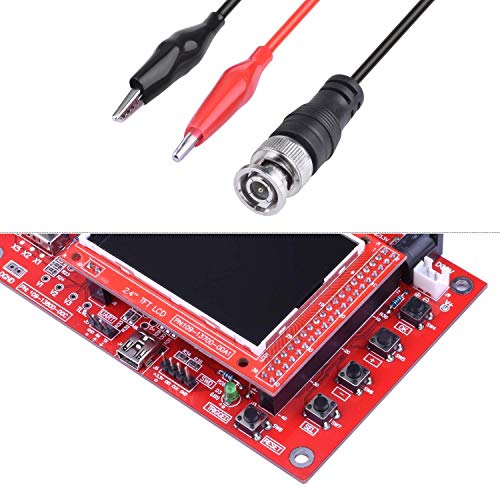

Il pacchetto include: 1 * Kit dell’oscilloscopio digitale 1 * Sonda 1 * Manuale dell’utente (inglese)
