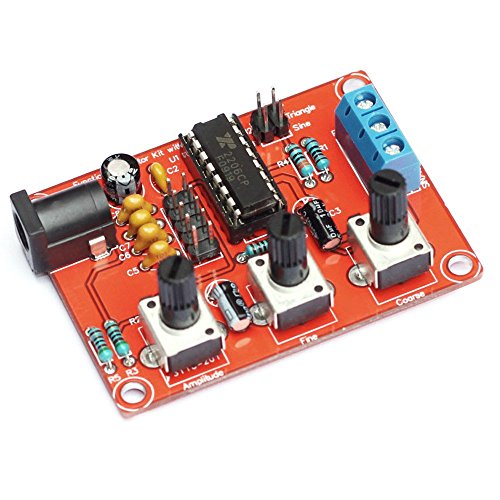

Caratteristiche:
Alta risoluzione, può generare forme d’onda seno / triangolo / quadrato.
Gamma di frequenze: 1Hz-1MHz.
Frequenza e ampiezza regolabili.
La regolazione della frequenza offre sintonia e sintonizzazione di precisione.
Ampia gamma di alimentazione, utilizzare alimentazione esterna 9-12 V o batteria 9 V (NON inclusa).
Tutti sono attraverso componenti foro, facile per l’installazione.
specifiche tecniche:
Alimentazione di tensione: 9-12 V DC Input
Forme d’onda: quadrato, sinusoidale e triangolo
Impedenza: 600 ohm + 10%
Frequenza: 1Hz-1MHz
ONDA SINUSOIDALE
Ampiezza: 0-3 V all’ingresso 9 V CC
Distorsione: meno dell'1% (a 1KHz)
Planarità: + 0.05dB 1Hz - 100kHz
ONDA QUADRA
Ampiezza: 8 V (senza carico) all’ingresso 9 V CC
Tempo di salita: meno di 50ns (a 1KHz)
Tempo di caduta: meno di 30ns (a 1KHz)
Simmetria: meno del 5% (a 1KHz)
ONDA DI TRIANGOLO
Ampiezza: 0-3 V all’ingresso 9 V CC
Linearità: meno dell'1% (fino a 100 KHz) 10 mA
Dimensione del pacchetto: ca. 12 * 8 * 2 cm / 4,72 * 3,15 * 0,8 poll
Peso del pacchetto: 69g / 2.46oz

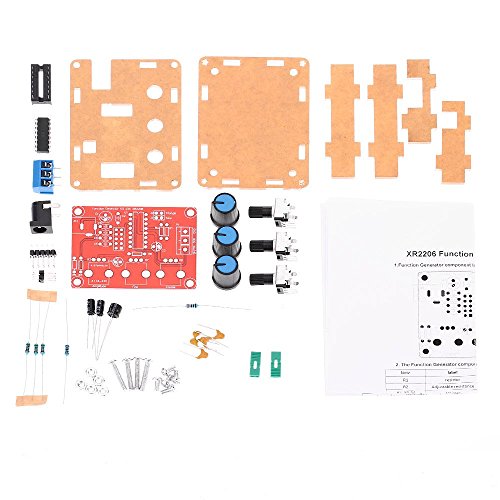

Lista dei pacchetti:
1 * Kit fai-da-te generatore di segnale
1 * Manuale dell’utente (inglese)
