Descrizione:

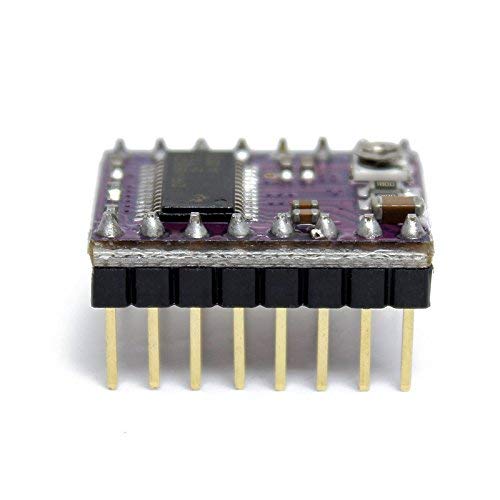

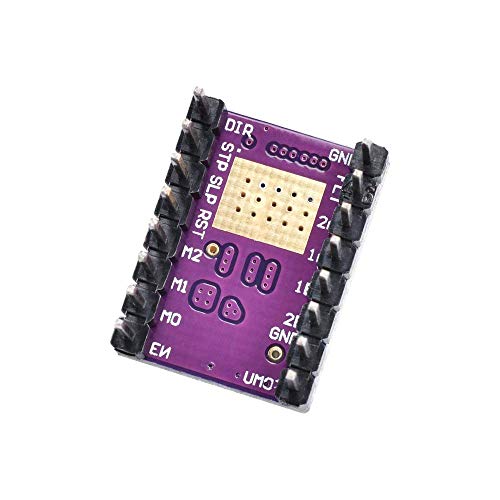

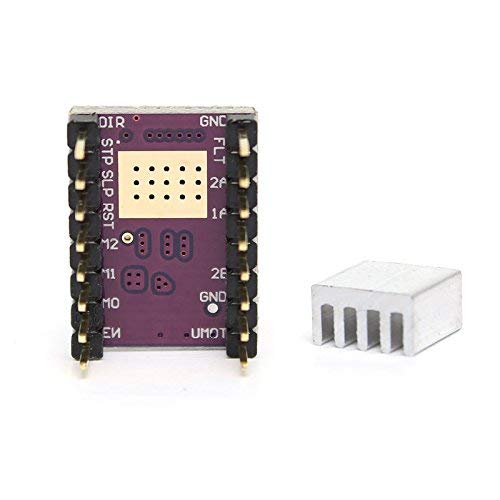

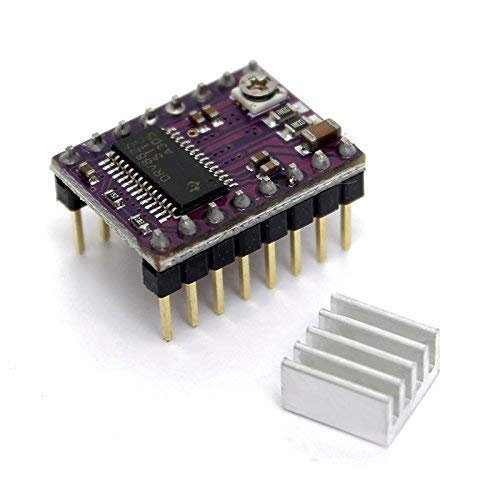

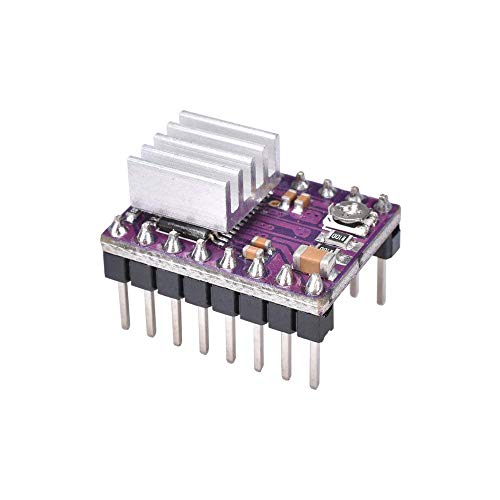

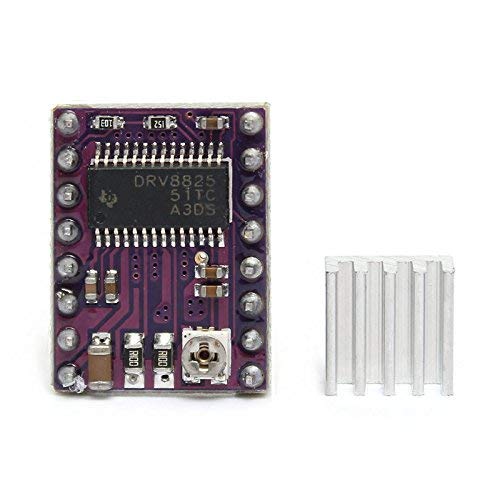

Il carrier driver del motore passo-passo DRV8825 è una scheda di sblocco per driver driver stepper bipolare DRV8825 microstepping. Il modulo ha un pinout e un’interfaccia che sono quasi identici a quelli della nostra scheda driver del motore passo-passo A4988, quindi può essere utilizzato come sostituzione drop-in a prestazioni più elevate per quelle schede in molte applicazioni. Il DRV8825 è dotato di limitazione di corrente regolabile, protezione da sovracorrente e sovratemperatura e sei risoluzioni microstep (fino a 1/32 step). Funziona da 8,2 š C 45 V e può erogare fino a circa 1,5 A per fase senza dissipatore di calore o flusso d’aria forzata (fino a 2,2 A per bobina con sufficiente raffreddamento aggiuntivo).
Caratteristiche:
- Semplice interfaccia di controllo passo e direzione
- Sei diverse risoluzioni di step: passo intero, mezzo passo, 1/4 passo, 1/8 passo, 1/16 passo e 1/32 passo
- Il controllo di corrente regolabile consente di impostare l’uscita di corrente massima con un potenziometro, che consente di utilizzare tensioni superiori alla tensione nominale del motore passo-passo per ottenere incrementi più elevati
- 45 V tensione di alimentazione massima
- Regolatore incorporato (non è necessaria alcuna alimentazione di tensione logica esterna)
- Può interfacciarsi direttamente con sistemi a 3,3 V e 5 V
- Arresto termico per sovratemperatura, spegnimento per sovracorrente e blocco per sottotensione
- Protezione cortocircuito e a corto circuito
- PCB a 4 strati in rame da 2 once per una migliore dissipazione del calore
- Pad di messa a terra saldabile esposto sotto l’IC del driver nella parte inferiore del PCB
- La dimensione del modulo, il pinout e l’interfaccia corrispondono a quelli dei nostri operatori di driver per motori passo-passo A4988 per molti aspetti
Il pacchetto include:
5 x Scheda driver motore passo-passo DRV8825
