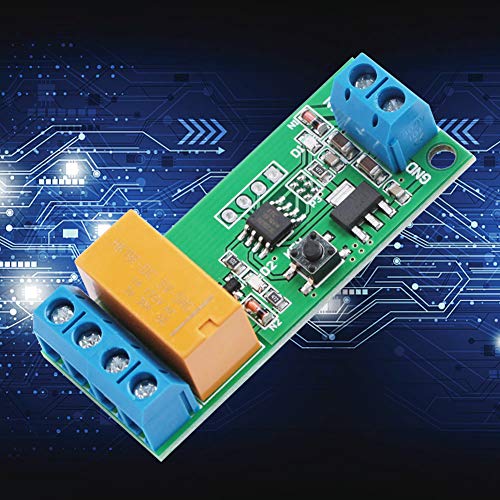

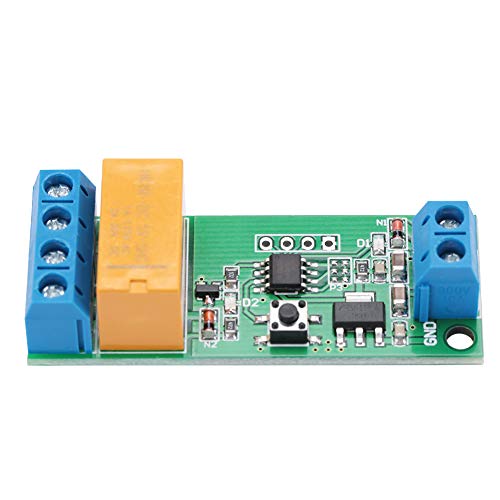

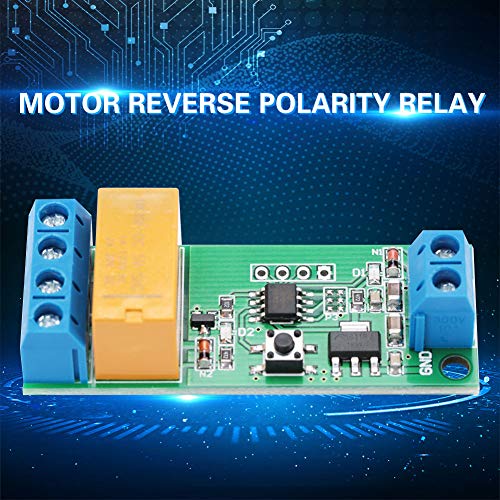

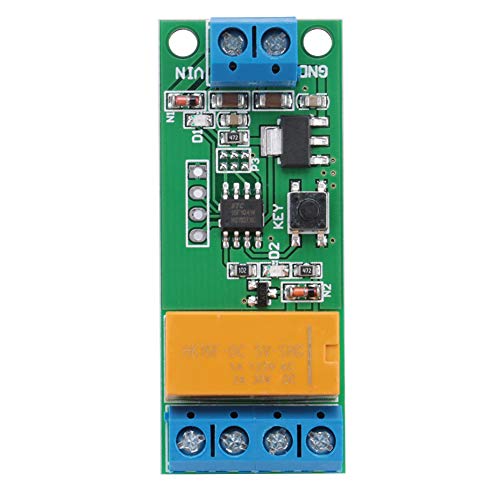

Wacent Modulo di polarità inversa Motore DC 5/6/9/12V, componente elettronico Accessori durevoli Relè di Ritardo Regolabile in Tempo 2A Corrente di pilotaggio

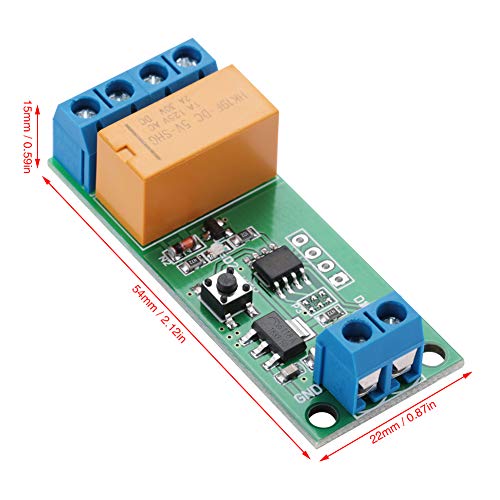

Description: Tensione di funzionamento: DC 5-12 V (5 V 6 V 9 V 12 V) Corrente di funzionamento: 5 V, avanti 4 mA, retromarcia: 36 mA; 12V, avanti 6mA, retromarcia: 44mA Tensione di carico: CC 1-48 V o CA 85-265 V. Corrente di carico: max 2A Tempo massimo in avanti: 5000 secondi, incrementi di 0,1 secondi Tempo massimo inverso: 5000 secondi, incrementi di 0,1 secondi Dimensioni: 54 * 22 * 15 mm/2,12 * 0,87 * 0,59 pollici Peso: ca. 15g

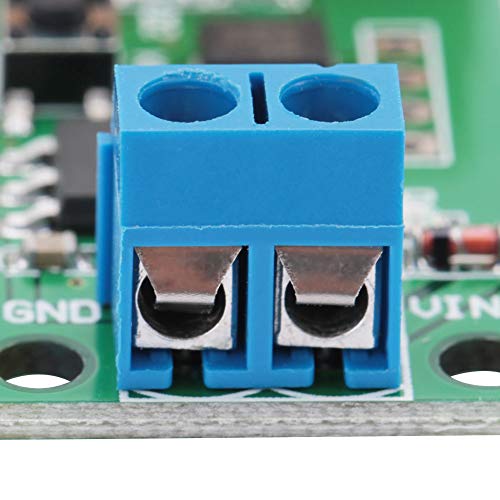

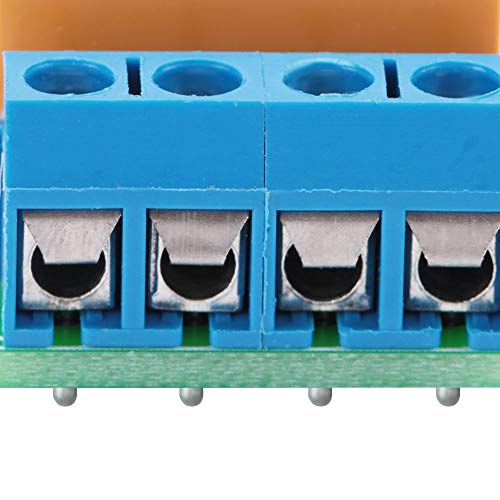

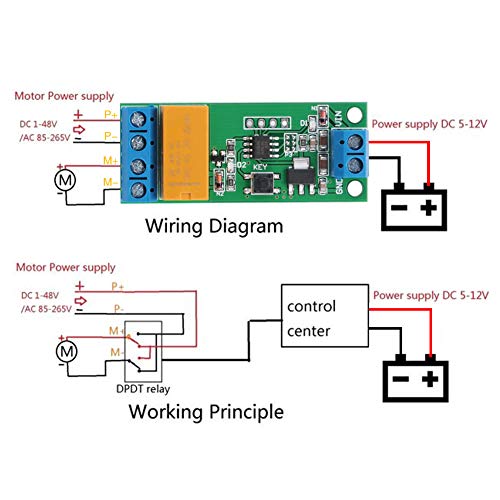

Come utilizzare: VIN collegato al positivo di alimentazione, GND collegato al negativo di alimentazione; P + collegato al positivo di alimentazione motore, P- collegato al negativo di alimentazione motore; M + M- collegato a entrambe le estremità del motore

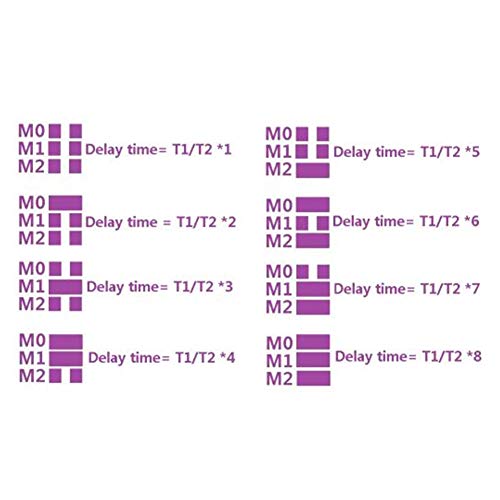

Dopo l’alimentazione, D1 lampeggia per 3 volte, D2 spento, uscita M + positiva, uscita M negativa, motore in avanti; Dopo una temporizzazione T1, D2 on, M + uscita negativa, M- uscita positiva, inversione motore; Dopo una temporizzazione T2, D2 off, M + uscita positiva, M- uscita negativa, motore avanti; E così via. T1: tempo di ritardo del motore in avanti, impostazione predefinita 0,1-5000 secondi regolabile (passo 0,1 secondi) T2: tempo di ritardo di inversione del motore, impostazione predefinita 0,1-5000 secondi regolabile (passo 0,1 secondi) Con l’impostazione “Selezione multipla temporale”, il ritardo massimo è di 40.000 secondi

Come impostare U p: Dopo l’accensione, D1 3 lampeggia, entra nella “modalità di lavoro” D2 in retromarcia, D2 off in avanti Tenere premuto il tasto per 2 secondi, D1 acceso, accedere alla “modalità di configurazione” D2 off, è in avanti “modalità di configurazione” Nella “modalità di configur
