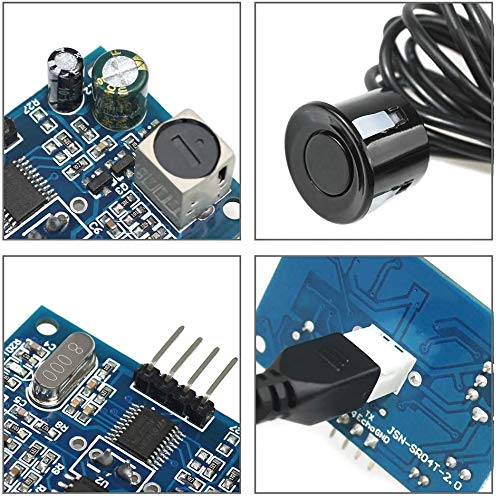

ARCELI DC 5V Modulo sensore trasduttore di misurazione della distanza del modulo a ultrasuoni impermeabile

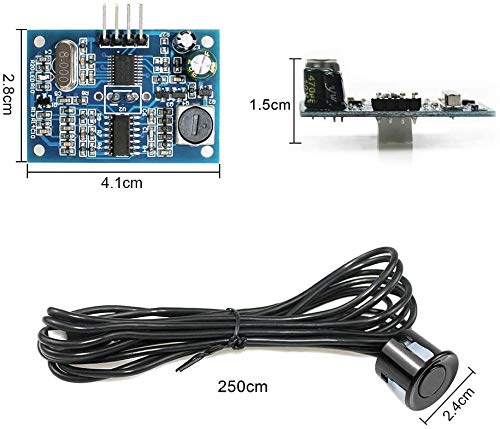

Parametri elettrici: JSN-SR04T 2.0 Tensione d’esercizio: DC 5V Corrente di riposo: 5 mA Lavoro corrente totale: 30mA Frequenza di emissione acustica: 40 kHz Distanza più lontana: 4,5 m Cieco: 25 cm Cablaggio: + 5 V (alimentazione positiva) Trig (control control) RX Echo (il ricevitore) TX GND (negativo) Dimensioni del modulo: 41 mm * 28,5 mm Risoluzione: circa 0,5 cm Angolo: meno di 50 gradi Temperatura di lavoro: -10 ~ 70 ℃ Temperatura di stoccaggio: -20 ~ 80 ℃

Applicazione:

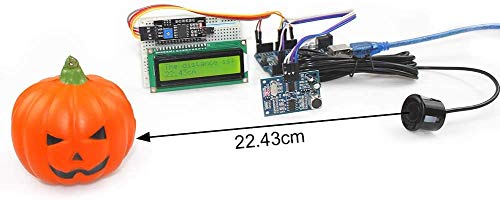

1. Distanza orizzontale;
2. elusione ostacolo, controllo automatico;
3. l’oggetto si avvicina, c’è un percepito
4. controllo del traffico;
5. sicurezza, controllo industriale;
6. intelligenza artificiale e ricerca

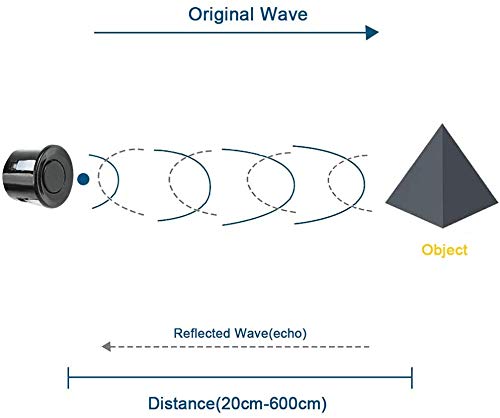

Il principio di funzionamento di base: (1) usando la posizione di trigger TRIG della porta IO, al segnale di alto livello di almeno 10us; (2) modulo invia automaticamente 8 40 KHz Fang Bo, rilevamento automatico se un segnale di ritorno; (3) un ritorno di segnale, un livello alto viene emesso attraverso la porta IO ECHO, la durata temporale del livello alto è

ultrasonico dal lancio al ritorno. La distanza di prova = (tempo di alto livello * velocità del suono (340M / S)) / 2;

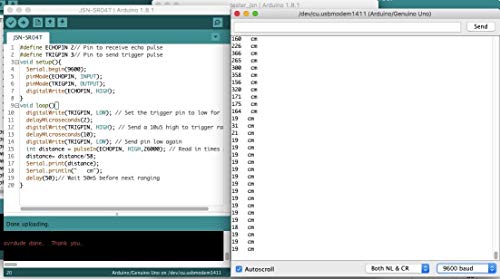

Questo modulo utilizza il metodo semplice, una porta di controllo con un livello superiore di 10US sopra, può attendere un livello elevato

uscita alla porta di ricezione. Un’uscita può pilotare il timer, quando questa porta è bassa può leggere il valore del timer,

questa volta per la posizione del tempo, può essere calcolata la distanza. Quindi test di ciclo costantemente, che può raggiungere

la misurazione del valore del tuo cellulare.

Il pacchetto include:

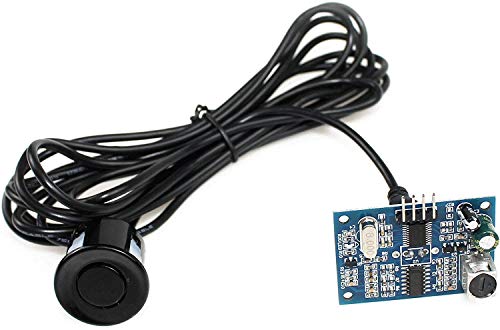

1 x JSN-SR04T Sensore del trasduttore di misurazione della distanza del modulo ultrasonico impermeabile
